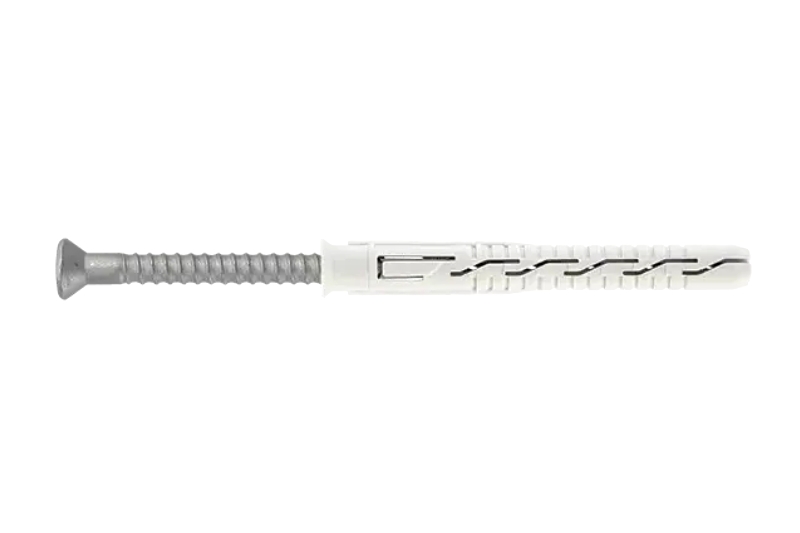

Vrut do betonu 7x305 mm TORX T40 ZH s rámovou hmoždinkou 10x300 mm se zápustným límcem (25 ks/bal)
Velký výběr vrutůNejpoužívanější rozměry, ale i ty, které jinde nenabízejí
Doprava ZDARMAPři objednávce nad 2.399,- Kč s DPH hradíme dopravu za vás
Blesková expediceOdesíláme nejbližším možným svozem vámi zvoleného dopravce
99 % zboží sklademPokud u produktu uvádíme, že je skladem, tak skladem skutečně je- Informace o produktu
- Související zboží12
- Vrut do betonu 7x305 mm TORX T40 ZH s rámovou hmoždinkou 10x300 mm se zápustným límcem (25 ks/bal)Skladem 4 balení1 219 Kč/ balení1 007,4 Kč bez DPH
Rámový kotevní systém - hmoždinka 10x260 a šroub se zápustnou hlavou TX40
Používá se při montáži okenního či dveřního truhlářství a k uchycení nejrůznějších stavebních instalačních prvků. Poskytuje pevné a stabilní upevnění při montáži okenic, výloh, skleněných stěn, žaluzií, markýz, garážových vrat nebo přístřešků u budov. Vrut s rámovou hmoždinkou je vhodný také k montáži dřevěných či vnitřních plastových lehkých konstrukcí, k upevnění středně velkých úložných polic i menších skladovacích regálů.
Hmoždinka se zápustným límcem je vyrobena z polyamidu, inovativní tvar hmoždinky zajišťuje bezpečné a stabilní upevnění. Speciálně tvarovaný vrut má zápustnou hlavu a drážku TORX, která zaručuje optimální přenos točivého momentu.
Antikorozní ochrana lamelovým zinkováním se vyznačuje vyšší odolností proti korozi oproti galvanickému zinkování. Vynikající kvalita povlaku potvrzena testem v solné komoře (24 hod. lamelový Zn / 12 hod. galvanický Zn).
Produkt se vyznačuje vysokou životností a bezproblémovou instalací do různých materiálů.
(Ilustrační video: hmoždinka 10x80 mm / vrut 7x85 mm)
Vhodné podklady, do kterých lze produkt instalovat, dle ETAG 020:
Kategorie A – betonKategorie B – plné keramické a plné silikátové cihlyKategorie C – keramické a silikátové děrované cihly, duté keramické cihlyKategorie D – lehké betonové tvárnice, pórobeton
Doba požární odolnosti pro montáž fasádních systémů: minimálně 90 minut (R90) při zatížení na jednu kotvu Nr ≤ 0,8 kN (bez trvalého centrického zatížení).
| Technické parametry: | |
| Délka vrutu: | 265 mm |
| Délka závitu: | 75 mm |
| Průměr vrutu: | 7 mm |
| Délka hmoždinky: | 260 mm |
| Průměr hmoždinky: | 10 mm |
| Průměr otvoru / vrtáku: | 10 mm |
| Efektivní hloubka kotvení (heff): | 50/70 mm |
| Hloubka otvoru: | 60/80 mm |
| Typ drážky: | TX-40 |
| Materiál hmoždinky: | PA - polyamid |
| Materiál vrutu: | Pozinkovaná ocel |
| Evropské technické posouzení: | ETA-12/0272 |
| Balení: | 25 ks |
| Podklad | Min. hloubka podkladu | Charakteristická vzdálenost od okraje | Charakteristická osová vzdálenost | Min. vzdálenost od okraje | Min. osová vzdálenost | |
| hmin [mm] | ccr,N [mm] | scr,N [mm] | cmin [mm] | smin [mm] | ||
| Hmoždinka 10 mm heff = 50 mm | Beton ≥ C16/20 | 100 | 100 | 75 | 50 pro s ≥ 150 mm | 50 pro s ≥ 150 mm |
| Beton ≥ C12/15 | 100 | 140 | 105 | 70 pro s ≥ 210 mm | 70 pro s ≥ 140 mm | |
| Tenkostěnné betonové prvky ≥ C16/20 | 30 | 100 | 100 | 100 | 100 | |
| Hmoždinka 10 mm heff = 70 mm | Beton ≥ C16/20 | 100 | 100 | 110 | 50 pro s ≥ 150 mm | 50 pro s ≥ 150 mm |
| Beton ≥ C12/15 | 100 | 140 | 150 | 70 pro s ≥ 210 mm | 70 pro s ≥ 150 mm | |
| Tenkostěnné betonové prvky ≥ C16/20 | 30 | 100 | 100 | 100 | 100 |
Příklady použití:
