Certifikovaná průvlaková kotva do betonu M6x85 bílý Zn (100 ks v balení)
Velký výběr vrutůNejpoužívanější rozměry, ale i ty, které jinde nenabízejí
Doprava ZDARMAPři objednávce nad 2.899,- Kč s DPH hradíme dopravu za vás
Blesková expediceOdesíláme nejbližším možným svozem vámi zvoleného dopravce
99 % zboží sklademPokud u produktu uvádíme, že je skladem, tak skladem skutečně je- Informace o produktu
- Ke stažení
Certifikovaná průvlaková kotva do betonu M6x85 bílý Zn (100 ks v balení)Skladem 3 balení289 Kč/ balení238,8 Kč bez DPH
Informace o produktu
K čemu se ocelová rychlokotva (svorníková/prstencová) 6x85 mm používá?
✓
Do čeho kotvit:
Ideální pro pevné a spolehlivé uchycení do tvrdých materiálů, zejména do plného a hladkého betonu.
✓
Co s ní upevníte:

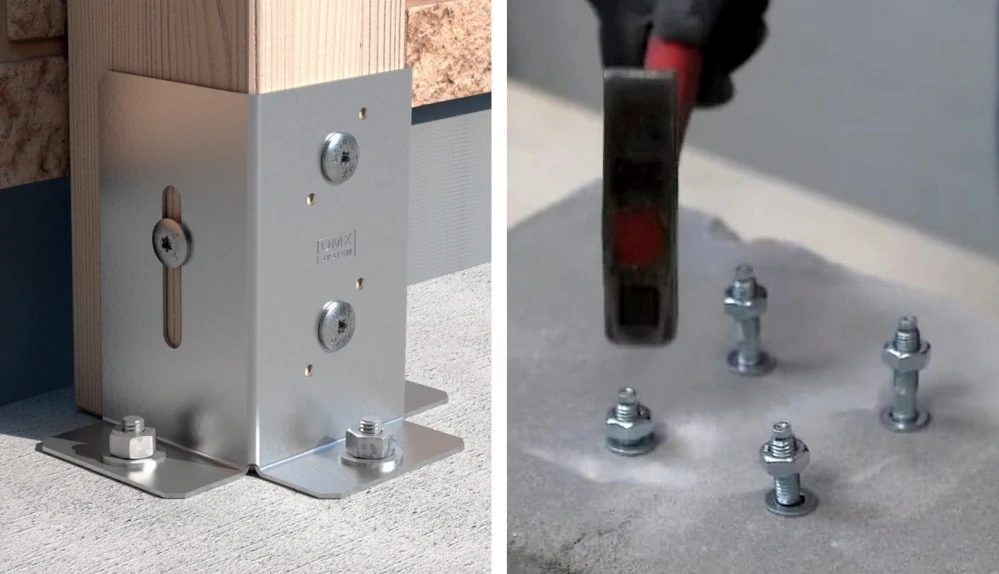

Skvěle se hodí pro montáž kovových profilů, konstrukcí, ochranných mříží, zábradlí, tesařských patek nebo strojů.
✓
Obsah balení:

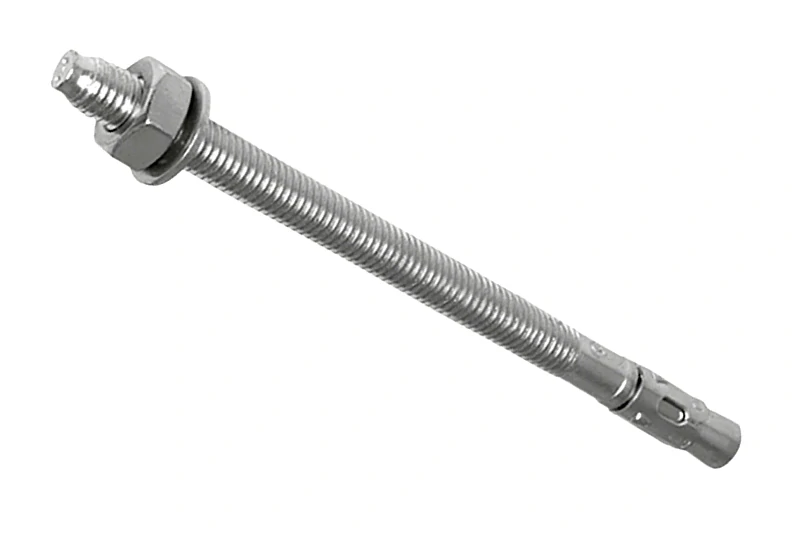

Kotva je kompletní a připravená k okamžité montáži – skládá se z ocelového těla s rozvíracím prstencem, podložky a matice.

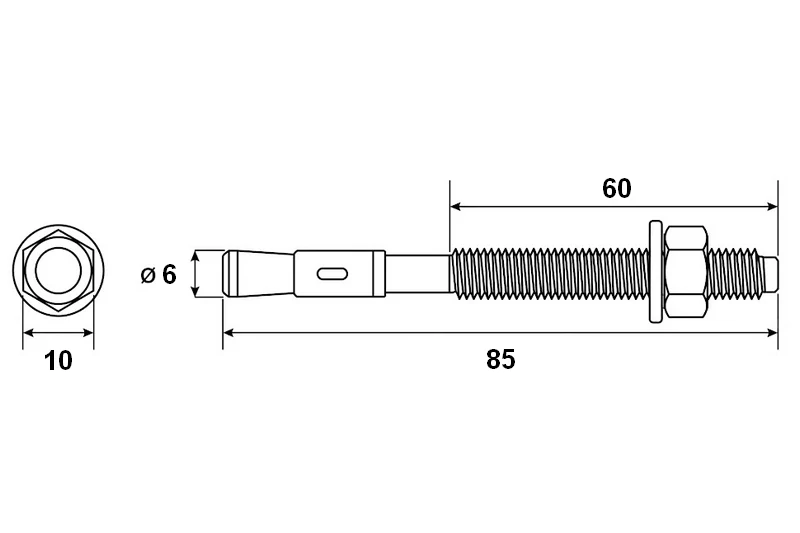

| Základní specifikace produktu | |
|---|---|
| Průměr závitu | 6 mm (M6) |
| Délka kotvy | 85 mm |
| Délka závitové části | 60 mm |
| Velikost klíče | 10 |
| Materiál a povrch | Tvrzená uhlíková ocel + stříbrný galvanický zinek |
| Balení | 100 ks |

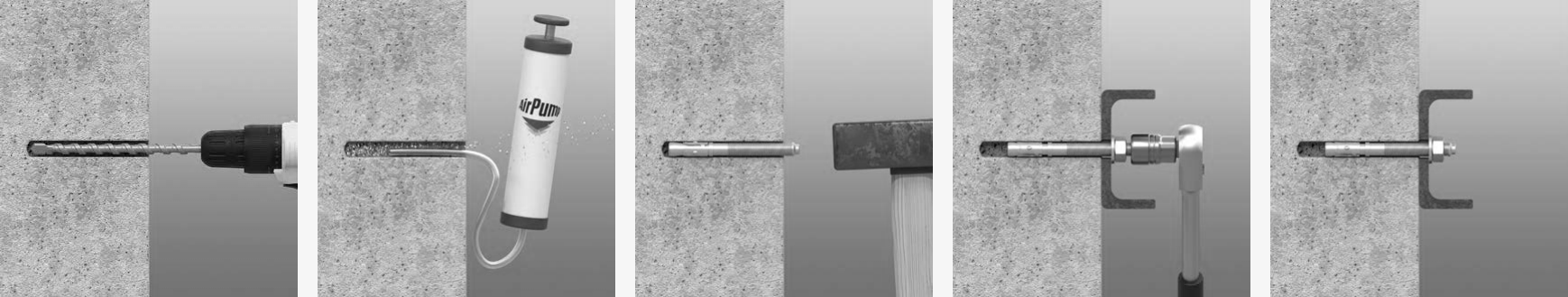

Postup montáže
- Vyvrtání otvoru:Vyvrtejte otvor kolmo k povrchu betonu s průměrem odpovídajícím velikosti kotvy a s hloubkou o něco větší, než je délka kotvy.
- Vyčištění:Otvor důkladně očistěte od prachu a vyvrtané drti pomocí pumpičky, štětce nebo stlačeného vzduchu (nedokonalé vyčištění výrazně snižuje nosnost kotvy).
- Zatlučení kotvy:Přes upevňovaný stavební díl zasuňte kotvu do vyčištěného otvoru a kladivem ji rovnoměrně zatlučte.
- Dotažení:Pomocí momentového klíče utáhněte matici na předepsaný utahovací moment, čímž se rozpěrný prstenec pevně zaklesne v betonu.
.bmp)
| Technické parametry | Značení | Hodnota |
|---|---|---|
| Jmenovitý průměr vrtaného otvoru | d0 [mm] | 6 |
| Efektivní kotevní hloubka | hef [mm] | 30 |
| Jmenovitá hloubka zapuštění v betonu | hnom [mm] | 35 |
| Minimální hloubka vrtaného otvoru | h1 [mm] | 45 |
| Minimální tloušťka betonového prvku | hmin [mm] | 100 |
| Maximální tloušťka upevňovaného materiálu | tfix,max [mm] | 135 |
| Utahovací moment | Tinst [Nm] | 7,5 |
| Minimální osová vzdálenost | smin [mm] | 35 |
| Minimální vzdálenost od okraje | cmin [mm] | 35 |
| Vzdálenost od okraje | ccr,sp [mm] | 80 |
Upozornění: Konstrukční prvky, které jsou staticky neurčité a podléhají pouze vnitřním podmínkám prostředí.
Výrobce
Domax
