- Certifikovaná průvlaková kotva do betonu M16x160 bílý Zn (10 ks v balení)

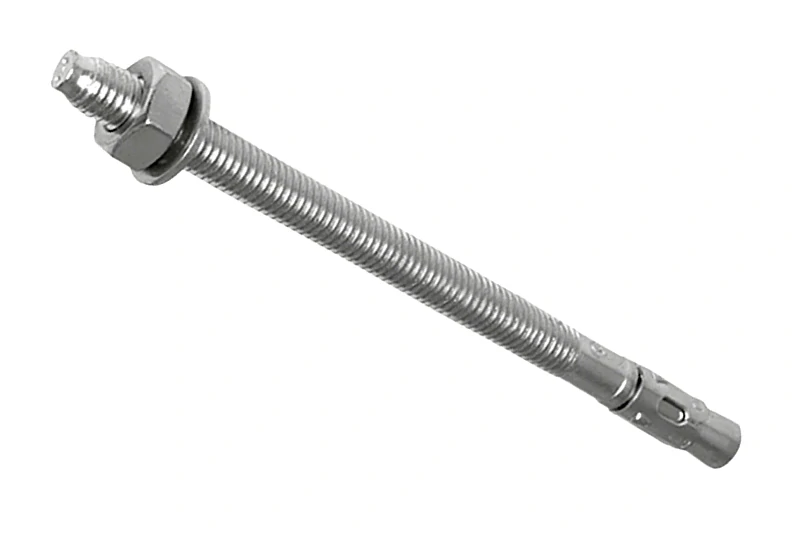

Certifikovaná průvlaková kotva do betonu M16x160 bílý Zn (10 ks v balení)
Velký výběr vrutůNejpoužívanější rozměry, ale i ty, které jinde nenabízejí
Doprava ZDARMAPři objednávce nad 2.899,- Kč s DPH hradíme dopravu za vás
Blesková expediceOdesíláme nejbližším možným svozem vámi zvoleného dopravce
99 % zboží sklademPokud u produktu uvádíme, že je skladem, tak skladem skutečně je- Informace o produktu
- Ke stažení
Certifikovaná průvlaková kotva do betonu M16x160 bílý Zn (10 ks v balení)Skladem 3 balení268 Kč/ balení221,5 Kč bez DPH
Informace o produktu
K čemu se ocelová rychlokotva (svorníková/prstencová) 16x140 mm používá?
✓
Do čeho kotvit:
Ideální pro pevné a spolehlivé uchycení do tvrdých materiálů, zejména do plného a hladkého betonu.
✓
Co s ní upevníte:
Skvěle se hodí pro montáž kovových profilů, konstrukcí, ochranných mříží, zábradlí, tesařských patek nebo strojů.
✓
Obsah balení:
Kotva je kompletní a připravená k okamžité montáži – skládá se z ocelového těla s rozvíracím prstencem, podložky a matice.
| Základní specifikace produktu | |
|---|---|
| Průměr závitu | 16 mm (M16) |
| Délka kotvy | 140 mm |
| Délka závitové části | 80 mm |
| Velikost klíče | 24 |
| Materiál a povrch | Tvrzená uhlíková ocel + stříbrný galvanický zinek |
| Balení | 15 ks |
Postup montáže
- Vyvrtání otvoru:Vyvrtejte otvor kolmo k povrchu betonu s průměrem odpovídajícím velikosti kotvy a s hloubkou o něco větší, než je délka kotvy.
- Vyčištění:Otvor důkladně očistěte od prachu a vyvrtané drti pomocí pumpičky, štětce nebo stlačeného vzduchu (nedokonalé vyčištění výrazně snižuje nosnost kotvy).
- Zatlučení kotvy:Přes upevňovaný stavební díl zasuňte kotvu do vyčištěného otvoru a kladivem ji rovnoměrně zatlučte.
- Dotažení:Pomocí momentového klíče utáhněte matici na předepsaný utahovací moment, čímž se rozpěrný prstenec pevně zaklesne v betonu.
.bmp)
| Technické parametry | Značení | Hodnota |
|---|---|---|
| Jmenovitý průměr vrtaného otvoru | d0 [mm] | 16 |
| Efektivní kotevní hloubka | hef [mm] | 80 |
| Jmenovitá hloubka zapuštění v betonu | hnom [mm] | 95 |
| Minimální hloubka vrtaného otvoru | h1 [mm] | 105 |
| Minimální tloušťka betonového prvku | hmin [mm] | 160 |
| Maximální tloušťka upevňovaného materiálu | tfix,max [mm] | 195 |
| Utahovací moment | Tinst [Nm] | 100 |
| Minimální osová vzdálenost | smin [mm] | 80 |
| Minimální vzdálenost od okraje | cmin [mm] | 80 |
| Vzdálenost od okraje | ccr,sp [mm] | 210 |
Výrobce
Domax
